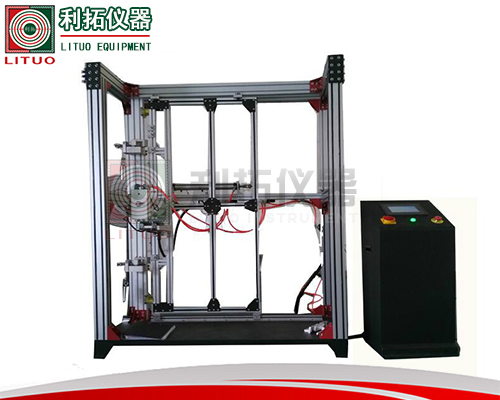

LT-JC04多點鎖閉器疲勞試驗機
+ 技術參數：
1.結構：（鋁型材）
2.適用于推拉門窗多點鎖閉器
3.傳動方式：旋轉氣缸+推拉氣缸
4.扭轉角度：0-180 度可調
5.扭轉速度：0-20 次/分鐘可調
6.砝碼：10N
7.控制方式：PLC+觸摸屏
8.體積：長 1.5*寬 0.7*高 1.8 米
9.電源：AC220V、50HZ
+ 符合標準：
JG/T 215-2017 建筑門窗五金件 多點鎖閉器
-4.4.2 反復啟閉
-5.4.2 反復啟閉
+ 測試方法：
4.4.2 反復啟閉
反復啟閉 2.5 萬次后，操作正常，不影響正常使用。且應滿足∶
a） 齒輪驅動式多點鎖閉器操作力矩應不大于 1 N·m;連桿驅動式多點鎖閉器滑動力應不大于 15 N;
b） 鎖點和鎖座鎖閉處工作面磨損量應不大于 1 mm。
5.4.2 反復啟閉
將多點鎖閉器按實際使用狀態安裝到適宜尺寸的試驗模擬門窗上測試，分別在平行于窗扇方向和垂直于門窗扇
方向上同時施加 10*】N 的力，測試頻率 250 次/h～275 次/h，每完成 5 000 次測試循環，檢查并按產品說明
書的要求進行潤滑。并按以下方法進行檢測∶
a） 用精度不低于 0.1 N·m 的量具測量齒輪驅動式多點鎖閉器操作力矩;用精度不低于 1 N 的量具測量連桿
式驅動多點鎖閉器滑動力;
b） 用精度不低于 0.02mm 的量具分別測量試驗前后鎖閉處框扇間的間距，并計算其變化量，變化量為工作面
